KIT WEAR DRYER 2200902017

2200902017 Набор дренажного клапана

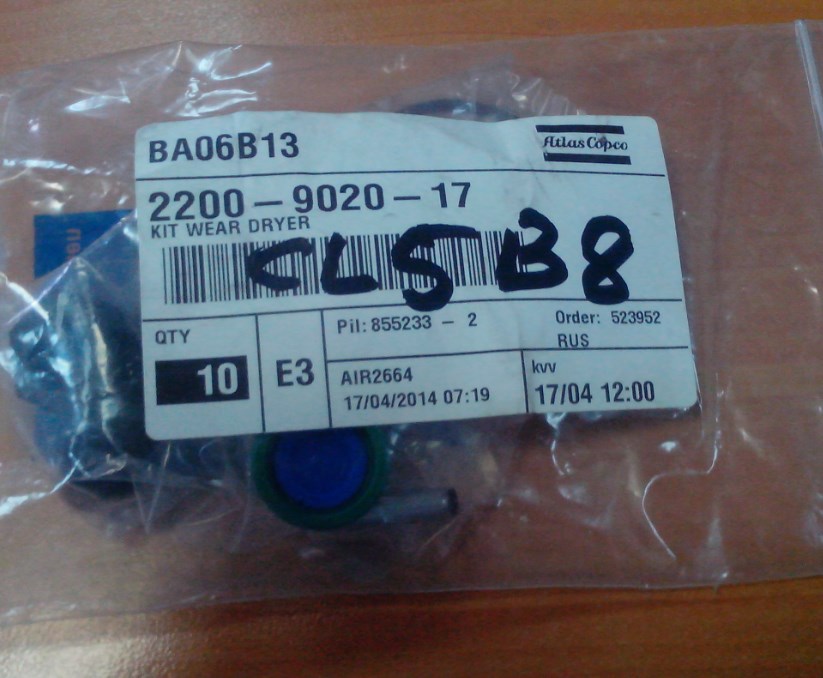

Набор автоматического конденсатоотводчика 2200902017.

Конденсатоотводчик один из основных компонентов воздухоподготовки, поэтому на нем проводится техническое обслуживание и есть специальный набор 2200902017.

Актуально для ED12 и некоторых моделей LD. Не подходит для ECD.

Рекомендуется прочищать фильтр дренажного клапана один раз в неделю, набор применять один раз в год. Эти интервалы обслуживания предназначены для хорошо вентилируемых, не запыленных и сухих сред. Для особых условий окружающей среды с высокой влажностью частота регулирования должна быть удвоена.

Набор состоит:

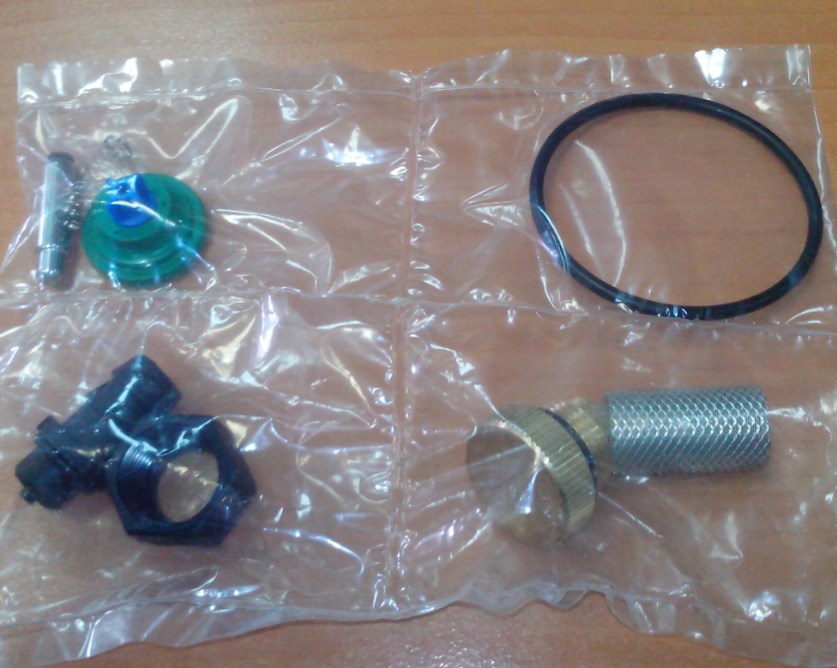

Состав набора 2200902017 (Рисунок 1).

1. spring
2. piston
3. diaphragm
4. o-ring
5. filter cup
6. filter
7. metal ring
8. hose holder

Способ разборки и замены изнашиваемых деталей в конденсатоотводчике (дренажном клапане) 2200902017:

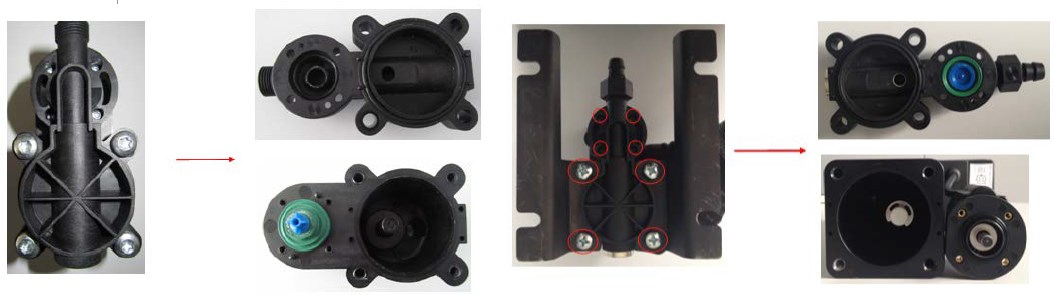

-откручиваем 8 винтов на нижней стороне Torks T10 и T30

ED12 слева/LD справа

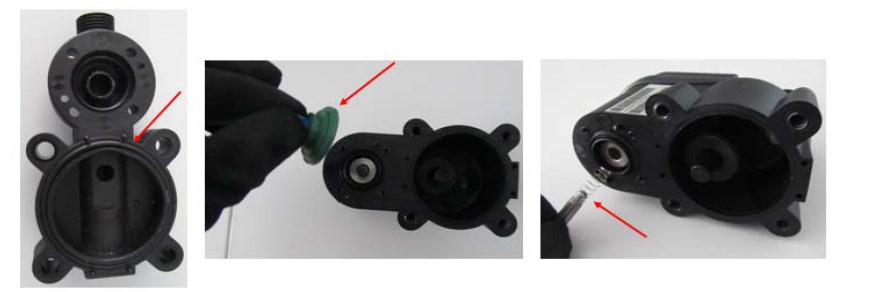

-Снимите уплотнительное кольцо, диафрагму, поршень и пружину.

ED12

LD

-Очистите основной корпус слива

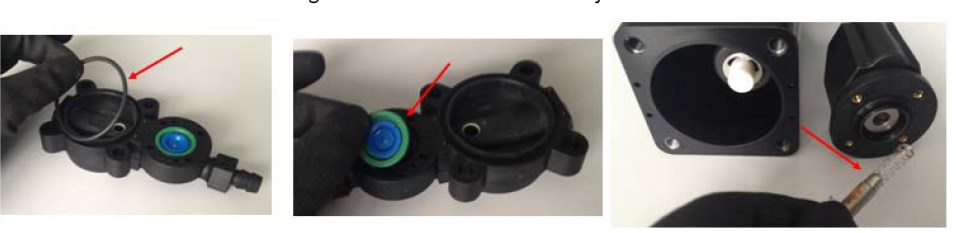

- Установите новое уплотнительное кольцо (O-ring)

- Установите сначала новую пружину, а затем новый поршень

(часть поршня без резины по направлению к пружине)

- Установите новую диафрагму обращая внимание, чтобы она разместилась ровно

ED12

Внимание! Для ED12: будьте осторожны, не переверните поплавок (магнитная сторона должна быть направлена в сторону того, кто меняет набор)

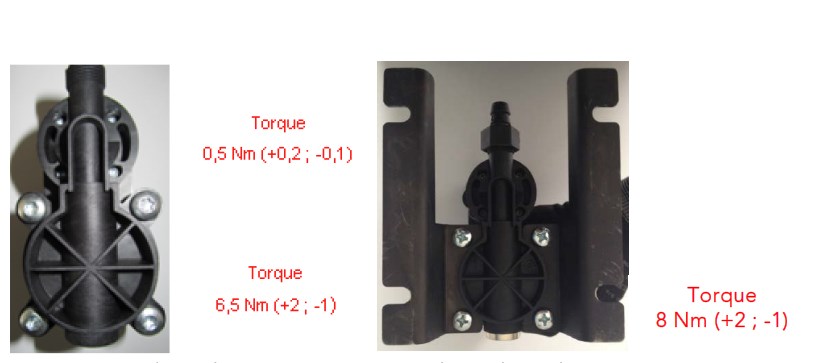

-Собираем

ED12 слева/LD справа

-Откручиваем сливной фильтр и устанавливаем новый

(только в моделях конденсатоотводчика с внутренним фильтром)

Важно! При замене или очистке фильтра всегда помните, что сначала устанавливаете фильтр в крышку фильтра, а затем завинчиваем всю сборку (фильтр + крышка).

Неправильная сборка может разрушить сетку фильтра

Фильтр сетка деформирована.

Соблюдайте правила техники безопасности и все местные требования по защите и охране труда. Техническое обслуживание должно выполняться только уполномоченным, обученным и специализированным персоналом.
